產品階紹

　　掘順同步頂升設計有安全保壓裝置,內置卸壓閥防止過載,以保護千斤項以利于安全操作。并設計四組載止閥,可隨時控制千斤頂同步升與降。若需要大噸位大行程的千斤頂,請選擇TDYG大噸位同步千斤頂?？梢远ㄗ鎏厥獾那Ы镯?根據客戶的要求)

　　掘順同步千斤頂更適用于大型建筑工程設備，構件的同步起頂、調整及鐵路、公路、橋梁工程的架設。它可根據現場的實際情況選配不同規格、型號、數量的超薄型RSM系列、薄型RCS系列、大噸位DYG系列10T、20T、30T、50T、100T、150T、200T、320T、500T千斤頂。以及配置1.1KW、2.2KW、3KW、4KW、5.5KW、7.5KW、13KW等不同規格的泵站，同時配備不同長度的高壓油管和合適的分配閥，采用一泵拖多頂?shù)姆椒M足適應施工現場的作業要求。

　　同步千斤頂使用注意事項

　　1. 同步千斤頂在貼合按鈕燈常亮?xí)r，再次按貼合按鈕無效。在貼合按鈕燈閃耀時，按同步升降無效。

　　2. 同步千斤頂中所有電源電纜和信號電纜銜接時有必要斷電插拔！

　　3. 非專業人員不得維修正設備，非專業人員修正“參數設置”畫面和“調試設置”畫面的參數。沒有經過培訓 的人員不得操作該設備。

　　4. 拉線傳感器拉出后不能俄然松開拉線，拉線開關行程是0.5米，使用時不得超越這個行程。

　　5. 在不是用的站點，盡量松開各點的自鎖按鈕，避免誤操作。

　　6. 在設備暫時不操作的時分請電機觸摸屏的運轉畫面上的“制止操作”按鈕。防止有人誤操作或閑雜人員去操 作。在需求再操作時點擊觸摸屏上運轉畫面的“解鎖”按鈕，就可以操作了。

　　7. 同步千斤頂有必要銜接地線，地線阻值盡量小于4歐姆，否則將影響設備控制精度

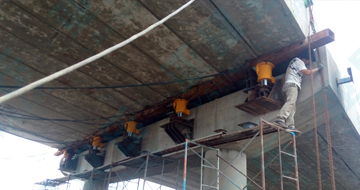

同步千斤頂在橋梁工程中的應用

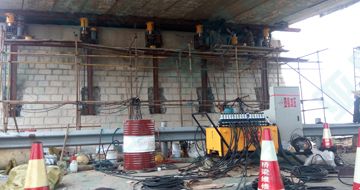

同步千斤頂應用案例

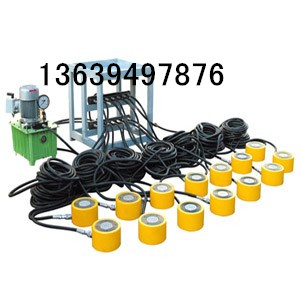

　　同步千斤頂在PLC同步頂升系統下的布置圖：

　　同步頂升系統頂升過程：

　　1.安裝千斤頂和位移檢測傳感器裝置，千斤頂?shù)陌惭b必須保證地面平整，位移傳感器安裝要保證拉線垂直。

　　2.安裝液壓軟管，根據千斤頂?shù)姆植?，分別將各個千斤頂串聯一起再和液壓頂升泵站的油路出口用液壓軟管連接上。

　　3.連接電源電纜將總電源插頭泵站然后根據控制點的分布，分別將位移檢測裝置和液壓頂升泵站上的位移檢測口用信號電纜連接上。

　　4.同步頂升頂升之前，先檢查一下位移傳感器讀數是否準確，安排現場人員拉出位移傳感器拉繩，顯示屏上讀數是否與現場拉繩拉出的位移讀數一樣。

　　5.同步頂升之前先執行貼合按鈕后，千斤頂開始頂升，當實際壓力達到貼合壓力值時，千斤頂自動會停止頂升。貼合壓力的設定值為：最佳設定值為實際載荷的50%左右。

　　6.貼合結束后，先設定目標位移量，按下上升按鈕這時千斤頂就自動上升，上升到所設定的目標位移量時自動停止。

　　7.貼合結束后，先設定目標位移量，按下下降按鈕這時千斤頂就自動下降，下降到鎖設定的目標位移量時自動停止。

　　8.單動操作：將單動開關撥至左邊位置，然后上升、下降按鈕。如需停止按下停止或總停按鈕。
