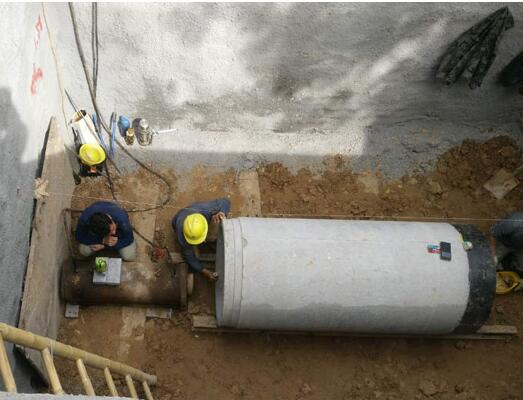

水泥管頂管機適用于2000mm口徑以下水泥管非開挖鋪設工程。水泥管液壓頂管機是目前國內中挖施工中應用最廣泛的一種，頂管口直徑為0.8米―3米，須人工掏土逐段頂進。水泥管液壓頂管機輸出力大、重量輕、遠距離操作，適用于各種土質，在流沙層、礫石層、細沙層，風化巖等復雜地質中均可成功鋪設。

水泥管頂管機規格：320噸500噸頂管機直徑0.8M-3M.

水泥管頂管機

　　320T/2型水泥管頂管機主要結構:

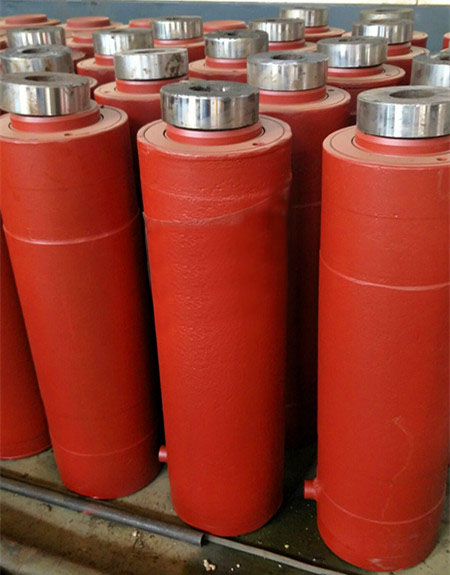

　　一.主機部分:采用320噸大口徑液壓油缸一只,  外形直徑尺寸426MM,總長度1520MM,活塞直徑360MM,重量達到1.25噸.

　　二.液壓泵站機組:（電動機泵站一套）,電動機采用6千瓦三相異步電機,轉速1470-轉/分鐘,380伏29.9安,壓力表  ,油壓表,溢流閥(板式),齒輪泵更新為10MCY14型柱塞泵,壓力可達到35Mpa,  導向開關(自動換向閥),雙向油管.

　　三.頂塊一件.(豎頂)在油缸與水泥管之間使用.

　　四.擋塊一件.(橫頂)擋在水泥管前端,防止水泥管之間接觸頂塊造成損壞.

　　五.道軌一件.便于水泥管的推進,增加設備的穩定性,減少與地面的摩擦力.

　　六.出土車一輛.管內出土用.

　　七.主機外形尺寸(m)  1.5X0.5X0.5

　　八.泵站外型尺寸（mm）600X800X1150

　　九.主機質量(kg)  1200

　　十.泵站質量(kg)  300

　　十一.頂進力(kn)  300-500

　　十二.工作壓力(mpa)  31.5

　　十三.單次頂進行程(m)  1.1/1.0

　　十四.單次鋪設長度(m)  50-70

　　十五.施工前準備工作:

水泥管頂管機的使用方法：

　　1、液壓頂管機使用前必須檢查各部是否正常，確認各膠管連接可靠.

　　2、水泥管頂管機使用時應嚴格遵守主要參數中的規定，切忌超載，或者到達行程后,還是繼續打壓,否則當起重高度或起重噸位超過規定時，油缸頂部會發生嚴重漏油。

　　3、如泵體的油量不足時，需先向泵中加入工作油（32#液壓油）才能工作。

　　4、電動泵請參照電動泵使用說明書。

　　5、重物重心要選擇適中，合理選擇電動千斤頂的著力點，底面要墊平，同時要考慮到地面軟硬條件，是否要襯墊堅韌的木材，放置是否平穩，以免負重下陷或傾斜。

　　6、電動千斤頂將重物頂入后，應及時用支撐物將重物支撐牢固，禁止將電動千斤頂作為支撐物使用。
